¿Alguna vez te has preguntado por qué, al desarrollar una aplicación GIS o un geoportal, los puntos no se alinean correctamente en el mapa? ¿O por qué, al cargar datos de diferentes fuentes, las capas no coinciden? La respuesta a menudo se encuentra en un concepto fundamental pero a veces pasado por alto: los sistemas de referencia de coordenadas (SRC).
En este artículo, detallaremos qué son los SRC, las diferencias entre coordenadas geográficas y proyectadas, qué es un datum, los códigos más usados, errores comunes, cómo elegir el SRC correcto y por qué estos conceptos son esenciales en el desarrollo de aplicaciones GIS y mapas interactivos. ¡Vamos allá!
¿Qué es un Sistema de Referencia de Coordenadas?
Un sistema de referencia de coordenadas es como la regla invisible que usamos para medir y ubicar cualquier punto sobre la Tierra. Imagina que estás dibujando sobre un globo o sobre una hoja plana: según cómo decidas hacerlo, obtendrás resultados muy distintos. Existen principalmente dos formas de referenciar esos puntos:
- Coordenadas Geográficas: Se basan en un modelo del planeta como una esfera o elipsoide. Utilizan dos valores, latitud y longitud, para ubicar un lugar. Por ejemplo, si usas un GPS o Google Maps para saber dónde estás en el mundo, estás usando coordenadas geográficas, generalmente expresadas en grados.
- Coordenadas Proyectadas: Imagina que tomas esa esfera y la aplanas para poder trabajar con ella en una hoja de papel o pantalla. Esta conversión transforma los grados en medidas lineales como metros. Es lo que permite calcular distancias reales o áreas, como al medir el tamaño de una manzana urbana o planificar rutas de autobús con precisión.
Coordenadas Geográficas vs. Coordenadas Proyectadas
Coordenadas Geográficas
- Definición: Basadas en un modelo esférico o elipsoidal de la Tierra, utilizan latitud y longitud para ubicar puntos.
- Unidades: Grados decimales o sexagesimales.
- Uso común: Se utilizan mucho en navegación aérea o marítima porque representan posiciones sobre la Tierra de forma global.

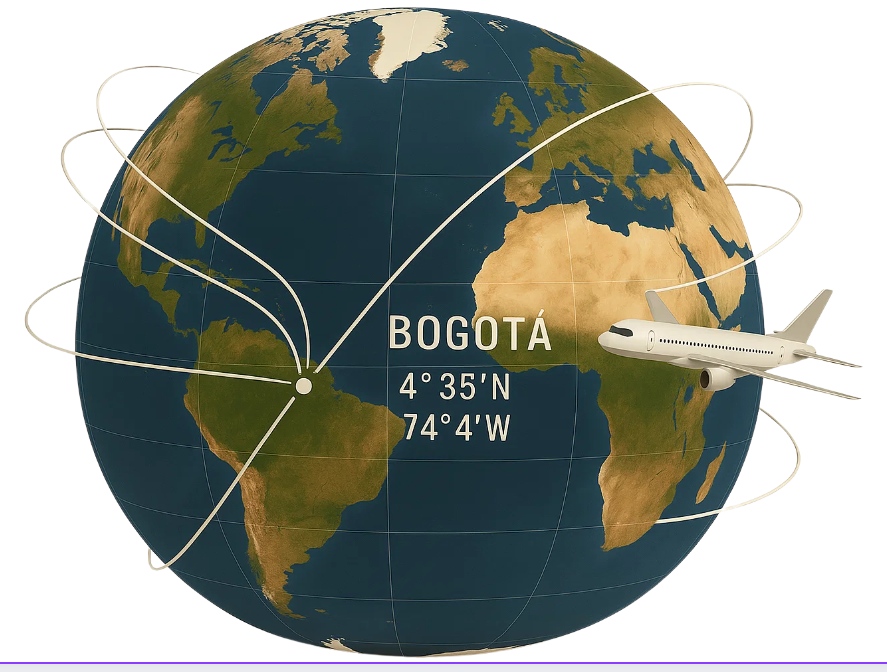

Si estás desarrollando una app que muestra la ubicación de vuelos en tiempo real, por ejemplo, lo más probable es que uses este tipo de coordenadas, típicamente bajo el sistema WGS84 (EPSG:4326).
Coordenadas Proyectadas
- Definición: Resultan de aplicar una proyección cartográfica a las coordenadas geográficas, representando la superficie curva de la Tierra en un plano.
- Unidades: Metros o pies.
- Uso común: Mapas detallados, análisis espacial, aplicaciones locales como mapa de rutas de buses en una ciudad o una app para medir áreas agrícolas.

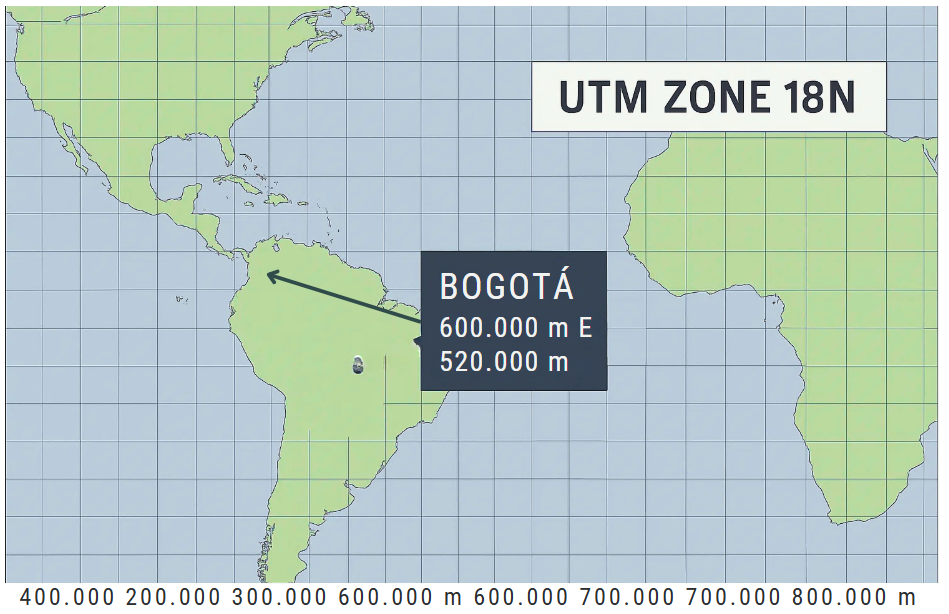

Un sistema muy común es el UTM, que divide el mundo en zonas. Por ejemplo, Bogotá está en la zona 18N del UTM, y sus coordenadas ya no están en grados sino en metros como 602910.01 E, 520787.26 N.
¿Qué son los códigos EPSG / SRID?
Los códigos EPSG o SRID son identificadores numéricos que representan sistemas de referencia de coordenadas específicos. Permiten que softwares y bases de datos como QGIS, PostGIS o ArcGIS sepan cómo interpretar las coordenadas de un conjunto de datos geográficos.
Por ejemplo, el código EPSG:4326 se refiere al sistema geográfico WGS84, usado ampliamente por GPS y mapas en línea.
¿Qué es un Datum?
El datum es como la base del mapa. Define cómo está modelada la Tierra: si es más achatada, más esférica, si se ajusta más a América del Sur, a Europa, etc. Usar el datum incorrecto puede hacer que tus puntos caigan en el lugar equivocado, incluso cientos de metros lejos.
- WGS84 (EPSG:4326): Es el datum global más utilizado, especialmente en sistemas GPS y aplicaciones web.
- SIRGAS 2000 (EPSG:4674): Utilizado en América del Sur, es compatible con WGS84 pero ajustado a la región.
WGS84 es el estándar global, pero en América del Sur es más preciso usar SIRGAS 2000 (EPSG:4674), sobre todo si trabajas con datos oficiales o catastros.
El Sistema UTM (Universal Transverse Mercator)
UTM es una forma muy común de proyectar coordenadas para análisis precisos. Divide el mundo en 60 zonas de 6° de ancho cada una. Es ideal para proyectos locales y regionales.
Si estás haciendo un mapa de movilidad para Medellín, por ejemplo, lo ideal es usar la zona 18N del sistema UTM (EPSG:32618), porque trabajarás con metros y evitarás errores al medir distancias entre estaciones o planear trayectos.
Algunos códigos EPSG comunes:
- WGS 84 (geográfico): EPSG:4326
- Web Mercator: EPSG:3857 (usado en Google Maps, Leaflet)
- UTM zona 18N (WGS 84): EPSG:32618
- SIRGAS 2000 / UTM zona 18S: EPSG:31978
¿Por qué son Importantes los SRC en el Desarrollo de Aplicaciones GIS?
Cuando desarrollas una aplicación GIS, cada capa o conjunto de datos que usas tiene que estar en el mismo idioma espacial, es decir, bajo el mismo sistema de referencia. Si mezclas capas con diferentes SRC sin reproyectar, es como si intentaras ensamblar piezas de rompecabezas de diferentes cajas.
Si estás creando una app que muestre alertas de inundaciones en tiempo real, necesitas integrar datos meteorológicos, topografía y límites administrativos. Si cada uno tiene un SRC distinto, los polígonos de zonas de riesgo podrían no coincidir con las áreas urbanas reales. Resultado: errores graves en la toma de decisiones.
Aplicaciones Prácticas
- Mapa de Movilidad: Para una app que analiza el tráfico de buses, usar coordenadas proyectadas permite calcular con exactitud las distancias entre paraderos, optimizar rutas y mostrar en pantalla datos alineados.
- Mapas de Inundaciones: Aquí necesitas superponer modelos digitales de elevación, datos de lluvia y redes de drenaje. Todos estos datos deben estar proyectados correctamente (idealmente en metros) para saber qué zonas se van a inundar.
- Mapas de Epidemias: Al rastrear casos de una enfermedad, combinar datos de salud pública, densidad poblacional y accesos viales en el mismo SRC es crucial para que tus mapas no engañen con zonas mal ubicadas.
Herramientas y Sistemas GIS: ¡Ojo con el SRC!
- Mapa de Movilidad: Para una app que analiza el tráfico de buses, usar coordenadas proyectadas permite calcular con exactitud las distancias entre paraderos, optimizar rutas y mostrar en pantalla datos alineados.
- Mapas de Inundaciones: Aquí necesitas superponer modelos digitales de elevación, datos de lluvia y redes de drenaje. Todos estos datos deben estar proyectados correctamente (idealmente en metros) para saber qué zonas se van a inundar.
- Mapas de Epidemias: Al rastrear casos de una enfermedad, combinar datos de salud pública, densidad poblacional y accesos viales en el mismo SRC es crucial para que tus mapas no engañen con zonas mal ubicadas.
Herramientas y Sistemas GIS: ¡Ojo con el SRC!
Ya sea que uses QGIS, PostGIS, Geoserver o ArcGIS, debes asegurarte de revisar y establecer el SRC correcto:
- En ArcGIS, revisa que tanto el proyecto como las capas tengan el mismo sistema para evitar errores de análisis.

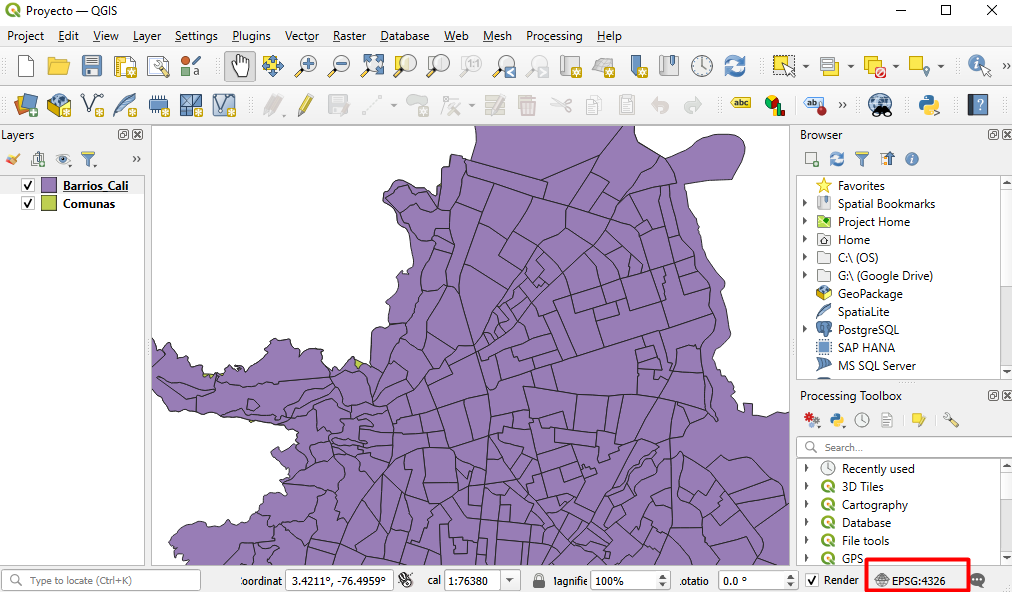

- En QGIS, observa el código EPSG en la esquina inferior derecha y verifica que coincida con tus capas.
- En PostGIS, cada geometría debe tener un SRID correcto asignado; sin esto, las funciones espaciales pueden fallar.

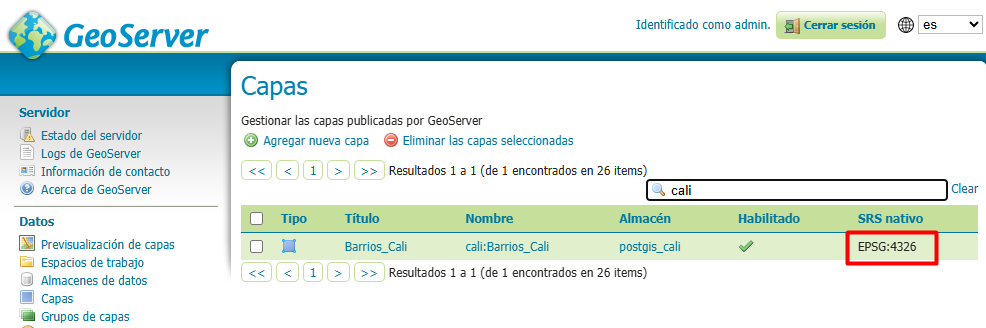

- En Geoserver, al publicar capas asegúrate de declarar el SRC correcto o se visualizarán mal en el visor.
Una descoordinación en los SRC puede llevar a errores fatales:
- Capas desalineadas que parecen “flotar” sobre el mapa.
- Resultados erróneos en mediciones y análisis espaciales.
- Problemas de compatibilidad entre herramientas y librerías.
Errores comunes
- Cargar capas con SRC distintos sin reproyectar.
- Hacer cálculos de distancia en grados (EPSG:4326) en lugar de metros.
- Configurar mal el SRID en bases de datos.
- Asumir que todos los datos están en el mismo sistema sin verificar.
Cómo saber cuál SRC usar:
- Aplicaciones globales o navegación GPS: EPSG:4326 (WGS84).
- Mapas web compatibles con servicios como Google Maps: EPSG:3857.
- Aplicaciones locales o análisis precisos: UTM con la zona correspondiente (como EPSG:32618 para Medellín).
- Latinoamérica: SIRGAS 2000 con su respectiva zona UTM.
Los sistemas de referencia de coordenadas son fundamentales en el desarrollo de aplicaciones GIS y mapas interactivos. Comprender las diferencias entre coordenadas geográficas y proyectadas, así como la importancia de los datums y sistemas como UTM, es esencial para garantizar la precisión y eficacia de tus proyectos.
